Pompa ATMOS GIGA-B

OPIS OGÓLNY

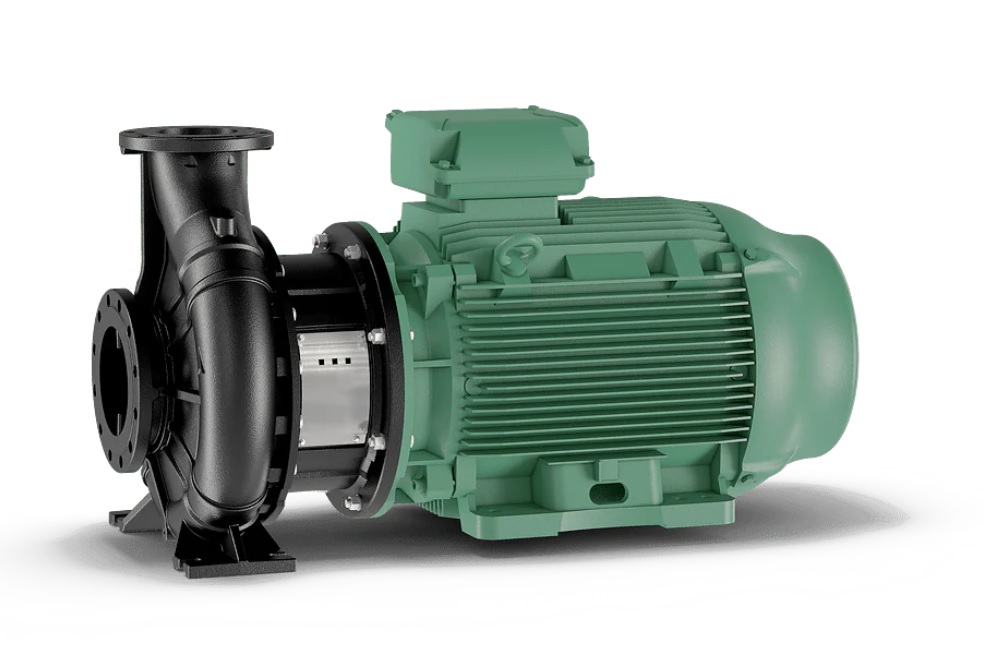

ATMOS GIGA-B - Jednostopniowa dławnicowa pompa wirowa o konstrukcji blokowej do ustawienia na fundamencie wraz ze stopą na korpusie pompy.

Odporna na drgania, zapewniająca cichą pracę konstrukcja blokowa z latarnią i sztywno połączonym silnikiem standardowym (silnik znormalizowany).

Z wymuszonym opływem, niezależnym od kierunku obrotów mieszkowym uszczelnieniem mechanicznym (od 37 kW/4-bieg. opcjonalnie z kasetowym uszczelnieniem mechanicznym w systemie cofki do wymiany uszczelnienia mechanicznego bez demontażu silnika) oraz wirnikiem redukującym kawitację.

Kołnierze z przyłączami pomiarowymi ciśnienia R 1/8. Wszystkie komponenty żeliwa są pokryte powłoką kataforetyczną.

Pompy z silnikami ≥ 5,5 kW są seryjnie wyposażone w czujnik termistorowy jako zabezpieczenie silnika.

Uszczelnienie mechaniczne do tłoczenia wody o temperaturze do Tmax. = +140 °C. Do T ≤ +40 °C dopuszczalna jest domieszka glikolu od 20 % do 40 % objętości. W przypadku mieszanin woda-glikol z zawartością glikolu > 40 % do max. 50 % objętości i o temperaturze przetłaczanej cieczy od > +40 °C do max. +120 °C lub przetłaczanego medium innego niż woda należy zastosować alternatywne uszczelnienie mechaniczne. W przypadku użycia mieszaniny wody i glikolu zaleca się zasadniczo zastosowanie wariantu S1 z odpowiednim uszczelnieniem mechanicznym.

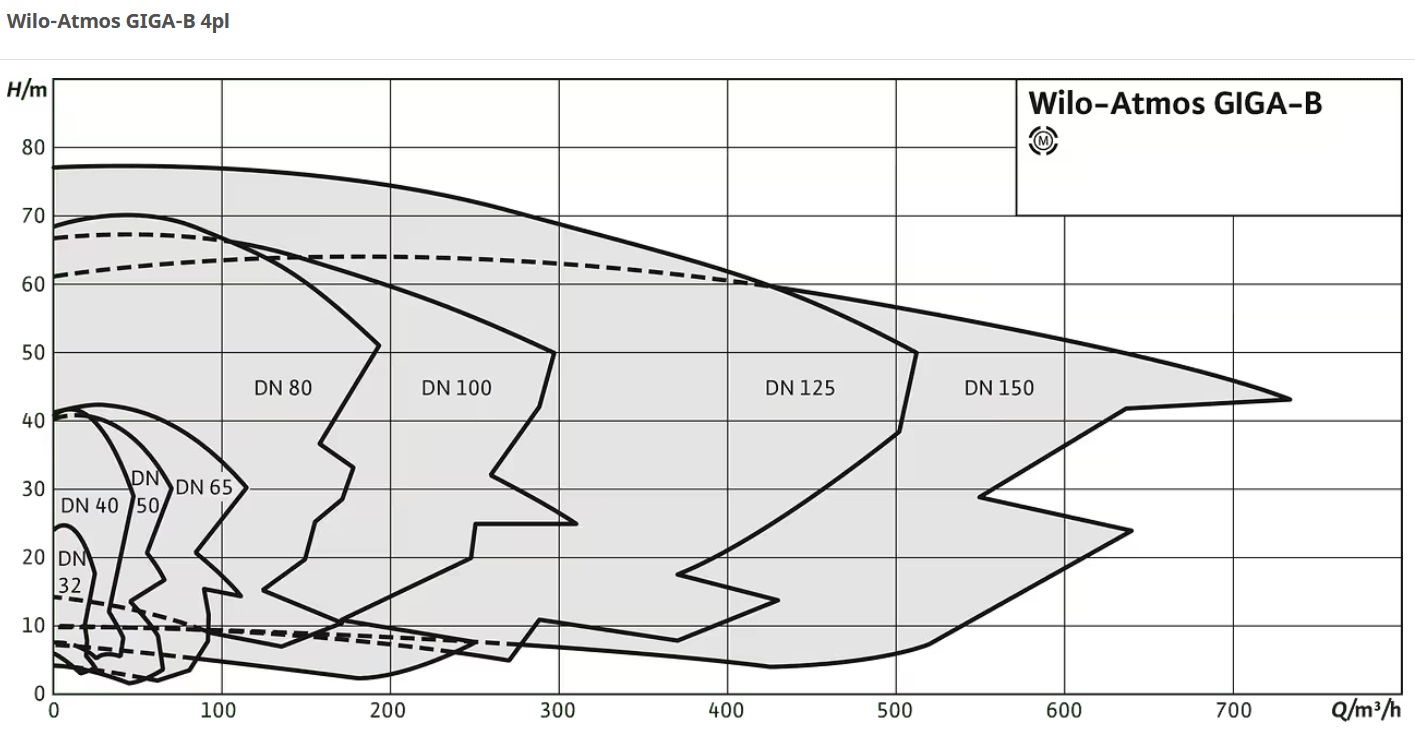

ZAKRES PRACY

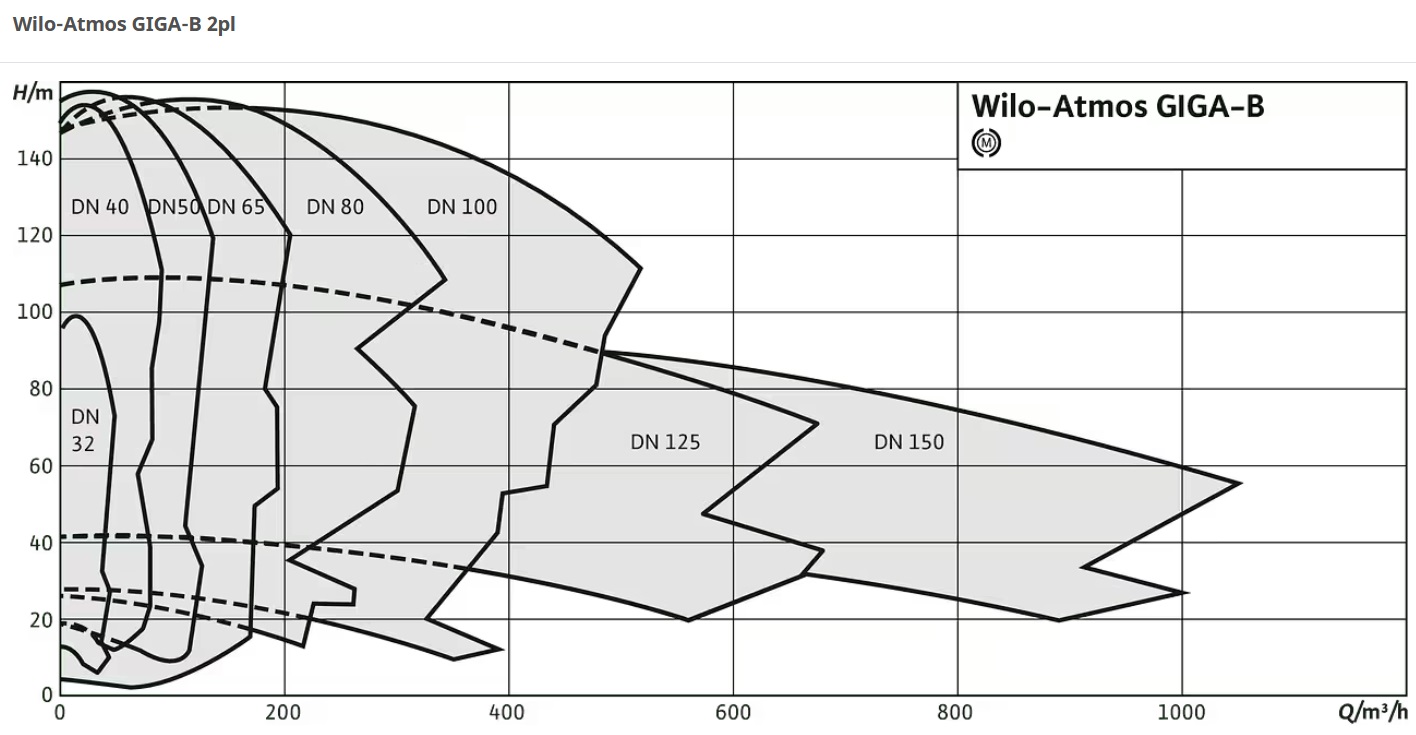

– Maksymalna wydajność, Q: 1050 m3/h (pompy z silnikiem 2-biegunowym)
– Maksymalna wysokość podnoszenia, H: 160 m
– Temperatura cieczy: -20 ÷ +140°C
– Maksymalna ciśnienie robocze: 16 bar (opcjonalnie 25 bar na zapytanie)



OBSZARY ZASTOSOWANIA



  • Wodne instalacje grzewcze,
  • Instalacje klimatyzacyjne,
  • Zamknięte obiegi chłodnicze,
  • Przemysłowe instalacje obiegowe.



CECHY I ZALETY



  •  Energooszczędność dzięki najnowocześniejszej hydraulice pompy i zastosowaniu silników IE3
  • Wszechstronne zastosowanie dzięki różnym materiałom użytym do produkcji wirników, wielu opcjom silników oraz różnym uszczelnieniom mechanicznym
  • Łatwa instalacja ze względu na seryjne nóżki do pompy i opcjonalne bloki podkładowe
  • Prosta konserwacja i budowa przyjazna dla użytkownika za sprawą konstrukcji z opcjonalną „cofką” i kasetowemu uszczelnieniu mechanicznemu w dużych typach pomp
  • Powłoka kataforetyczna wszystkich elementów żeliwnych zapewnia wysoką odporność na korozję i trwałość
  • Dostosowana do wymagań Użytkownika: moc i główne wymiary według EN 733 (DIN dla pomp odpowiadających normom)
