Pompa Wilo-COR-1-4 Helix VF/SC-FFS

OPIS OGÓLNY

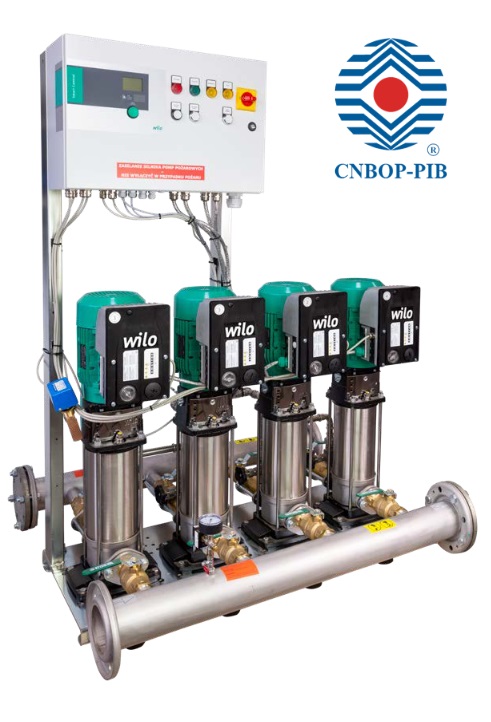

Wilo-COR-1-4 Helix VF/SC-FFS to kompaktowe zestawy hydroforowe do ponoszenia ciśnienia w instalacjach ochrony przeciwpożarowej. Złożone z normalnie zasysających, pionowych wysokociśnieniowych pomp wirowych ze stali nierdzewnej w wykonaniu dławnicowym.
Gotowe do podłączenia z orurowaniem ze stali nierdzewnej, zamontowane na ramie głównej, z urządzeniem sterującym/regulacyjnym dysponującym wszystkimi wymaganymi urządzeniami pomiarowymi i sterującymi.



WYPOSAŻENIE

  • Wysokociśnieniowe pompy wirowe ze stali nierdzewnej typoszeregu Helix VF 6 do Helix VF 22
  • Rama główna ze stali ocynkowanej elektrolitycznie z amortyzatorami drgań o regulowanej wysokości do zaawansowanej izolacji dźwiękochłonnej
  • Zawór odcinający po stronie ssawnej i tłocznej każdej pompy
  • Zabezpieczenie przed przepływem zwrotnym po stronie tłocznej każdej pompy
  • Ciśnieniowe naczynie przeponowe 8 l, PN16/25, po stronie tłocznej
  • 3 Czujniki ciśnienia (4-20 mA), po stronie tłocznej
  • Manometr, po stronie tłocznej
  • Automatyczne sterowanie pompą za pomocą całkowicie elektronicznego urządzenia
  • Czujnik przepływu aktywujący funkcję „Fire mode”
  • Bypass przepływu minimalnego dla każdej z pomp ze wspólnym elektrozaworem wyzwalającym przepływ
  • Zawory regulacyjne przepływu minimalnego po stronie tłocznej każdej z pomp



ZAKRES PRACY

– Maksymalna wydajność, Q: 112 m3/h
– Maksymalna wysokość podnoszenia, H: 250 m
– Maksymalna temperatura cieczy: 50°C (opcjonalnie 70°C)
– Maksymalna ciśnienie robocze: 16 bar (opcjonalnie 25 bar)



OBSZARY ZASTOSOWANIA

  • Tłoczenie wody użytkowej, wody przemysłowej, wody chłodzącej, wody gaśniczej lub innych rodzajów wody wykorzystywanej do konsumpcji, które nie są agresywne chemicznie lub mechanicznie dla zastosowanych materiałów i nie zawierają składników powodujących abrazję lub długowłóknistych.



CECHY SZCZEGÓLNE

  • Trwałe urządzenie z wysokociśnieniowymi pompami wirowymi ze stali nierdzewnej typoszeregu Helix VE, ze zintegrowaną przetwornicą częstotliwości
  • Niezwykle szeroki zakres regulacji od 25 Hz max. do 60 Hz
  • Cała instalacja uwzględniająca straty ciśnienia
  • Zintegrowane wykrywanie suchobiegu z automatycznym wyłączaniem w przypadku braku wody za pośrednictwem elektroniki sterującej silnika
  • Najwyższa jakość regulacji dzięki zastosowaniu urządzenia regulacyjnego SCe, z wyświetlaczem ciekłokrystalicznym, prostej nawigacji i ustawiania za pomocą pokrętła
  • Zespoły pomp pożarowych posiadające Krajową Ocenę Techniczną i Krajowy Certyfikat Stałości Właściwości Użytkowych CNBOP-PIB
  • Wysokosprawna hydraulika pompy typoszeregu Helix VF o obniżonym NPSH w połączeniu z silnikami w klasie IE3, spełniającymi wymogi norm IEC oraz chłodzoną powietrzem, zintegrowaną przetwornicą częstotliwości
  • Przetwornice częstotliwości z funkcją Fire Mode
  • Urządzenie sterujące Smart Control z funkcją trybu pożarowego
  • Zasilanie i kontrola układów MOIB oraz UP w standardzie sterownika
  • Wstępnie ustawiony zawór Min-Flow po stronie tłocznej pompy, aby chronić pompę przy małych przepływach
  • Zwiększona niezawodność przez zastosowanie systemu 3 czujników ciśnienia z systemem ich analizy i sygnalizacji stanu w sterowniku

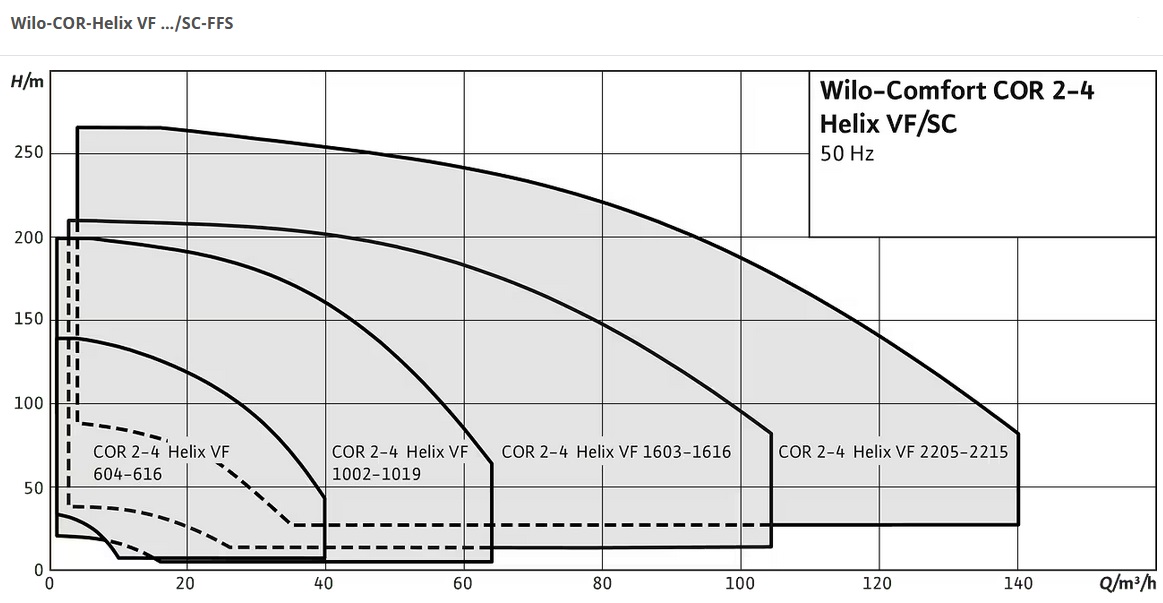

ZAKRES STOSOWANIA
